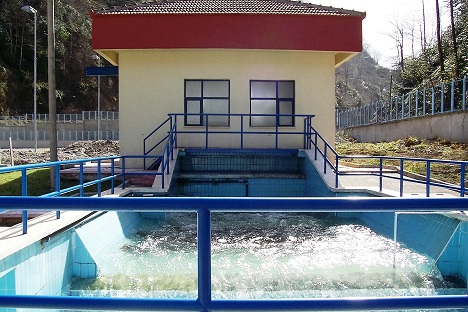

ENERJİ KIRICI VE GİRİŞ YAPISI



Poşut Deresi’nden alınan 650 lt/sn ham su Ø 700 mm çelik boru ile, Ilıca Deresi’nden alınan 250 lt/sn ham su Ø 400 mm çelik boru ile Enerji Kırıcı ve Giriş Yapısı’na iletilmektedir.

Bu yapının ilk kısmını vana odası teşkil etmektedir. Yapının girişindeki hatlarda mevcut su basıncı sırasıyla normal-maksimum 77-75 mSS. ve 105-98 mSS. olmaktadır. Bu derece yüksek bir enerjinin kontrol altında tutulabilmesi için beton dolgu içerisine monte edilmiş motor kumandalı kare sürgülü vanalar kullanılmıştır.

İsale hatları boruları ile vana odasından geçen ham sular enerjinin konstrüktif imkanlarla sönümlendirileceği perdeli odada atmosfere açılmaktadırlar. Burada teşkil edilen çelik levha kaplı duvara çarpan sular, perdenin altından ve üstünden geçerek önce dikdörtgen daha sonra da trapez kesitli olan sakinleştirme havuzuna ulaşmaktadırlar.

Böylece tesis girişinde ham suyun basıncı sönümlendirilmiş ve aynı zamanda dengeli bir su yüzeyi kotu sağlanmış olmaktadır. Ünitelerin kompakt bir yapı şeklinde oluşturulabilmesi için sakinleştirme havuzunun sonunda bir sakinleştirme savağı tasarlanmıştır. Enerjisi sönümlendirilen ham su, sakinleştirme havuzunun karşı perdesinde teşkil edilen savaktan toplama odasına geçmektedir.

Tesis giriş yapısında yosunlaşmayı önlemek,  demir ve manganı azaltmak amacıyla suya ön klorlama yapılır. Ham suyun bulanıklık değeri uygun aralıklarda değilse bulanıklığı gidermek için suya aluminyum sülfat, pH  değeri düşükse kireç dozlanmaktadır. Aluminyum sülfat hattı, çözeltinin hızlı karıştırıcı ünitelerine eşit dağıtılması ve flok oluşum süresini hızlandırmak için hızlı karıştırma yapısından tesis giriş ünitesine alınmıştır.

Toplama bölümünden 1000 mm. çapında çelik boru ile alınan sular akım ölçer odasına iletilmektedir.
